Líneas guía láser en las canteadoras de tablas: reducir el desperdicio en cada tabla

Una canteadora con líneas guía láser dobles proyecta dos líneas rojas sobre la mesa de alimentación, una por cada hoja de sierra. El operador alinea el borde escuadrado a las líneas antes de que la tabla llegue a las hojas, de modo que el margen de recorte se establece a partir de lo que la tabla realmente contiene en lugar de estimarse en el momento del corte.

Cada tabla que sale de un aserradero llega a la canteadora con dos bordes que la cinta no pudo escuadrar: un borde vivo que aún conserva corteza y un borde escuadrado donde el bloque se fue estrechando. Ambos deben eliminarse. La única pregunta que el operador de la canteadora responde, tabla tras tabla, es cuánto hay que quitar con ellos.

Por qué el borde escuadrado decide el rendimiento, no la sierra

La hoja hace exactamente lo que se le indica. El desperdicio se decide aguas arriba de la hoja, en el medio segundo en que el operador mira una tabla y decide dónde colocarla. Una tabla de 200 mm de ancho con 15 mm de borde escuadrado a cada lado lleva unos 30 mm que deben salir. Recorte 40 mm para ir a lo seguro y 10 mm de madera sana van a las astillas en cada una de las tablas.

Ejecute eso a escala: en una tabla de 200 mm de ancho, 25 mm de grosor y 3 m de largo, 10 mm de recorte adicional son 0,00075 m³ de madera perdida por tabla, o 0,75 m³ en mil tablas. No es una cifra dramática en una sola tabla. Es la cifra que separa una canteadora que se amortiza por sí sola de una que silenciosamente se come el margen durante un año.

Lo que realmente muestran las dos líneas láser

Dos líneas, no una, porque hay dos planos de corte. La línea izquierda marca dónde entrará la cuchilla izquierda; la línea derecha marca la cuchilla derecha. La separación entre ellas es el ancho final de la tabla.

• Proyectadas en la entrada, para que la decisión se tome antes de que la tabla esté bajo la cubierta de las cuchillas, no mientras pasa por ella.

• Rojo, porque mantiene el contraste tanto en la albura clara como en la corteza oscura y húmeda en la misma pasada.

• Paralelas al plano de la cuchilla. Las líneas son una referencia para las cuchillas, por lo que la separación entre cuchillas y la posición de las líneas deben recalibrarse juntas, nunca una sin la otra.

El efecto práctico es que el operador deja de apuntar a lo largo del tablero y empieza a colocar el tablero contra una referencia fija. La colocación es repetible; apuntar a lo largo de un tablero de 3 m con un borde con corteza no lo es.

Dónde las líneas láser dejan de ayudar

Vale la pena ser francos sobre los límites, porque un comprador que espera magia culpará a la máquina:

• Polvo en la lente. Una línea con una capa de aserrín sobre el emisor se convierte en una banda borrosa. Limpie la lente en cada cambio de combustible o de turno.

• Sol bajo sobre una entrada exterior. La luz solar directa desvanece una línea roja sobre madera clara. Oriente la entrada o trabaje en el lado sombreado de la pila.

• Corteza muy húmeda y muy oscura. El rojo sobre corteza saturada pierde contraste; la línea sigue ahí, solo es más difícil de leer.

• Un soporte golpeado.Los láseres no se desvían por sí solos, los soportes sí, especialmente después de un traslado por carretera. Vuelve a comprobar la línea con respecto a la hoja con una escuadra después del transporte, antes del primer tablero.

Ajustar el espaciado de la hoja para que coincida con el lote

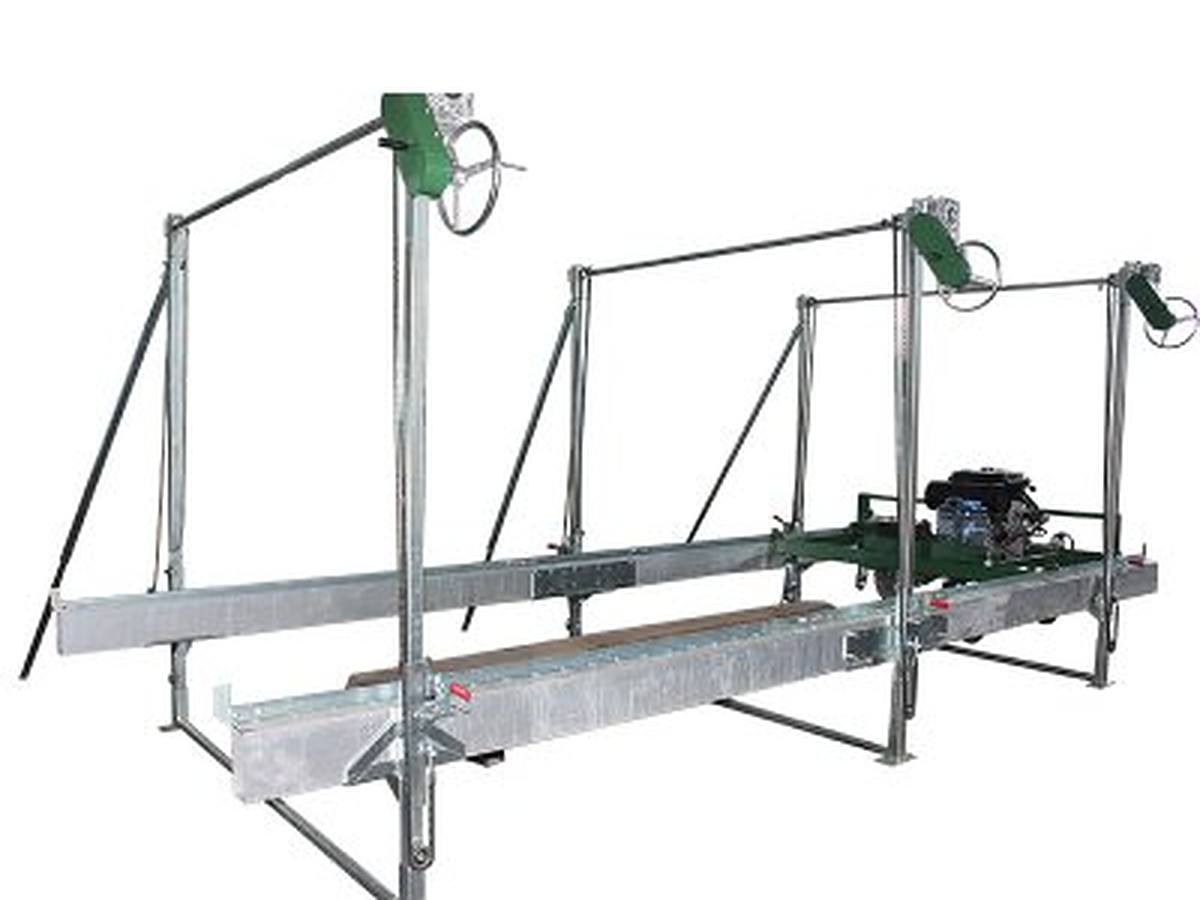

El espaciado de las cuchillas se ajusta mediante un mecanismo de volante y cabrestante y se bloquea antes de cortar. El hábito eficiente es agrupar por clase de ancho en lugar de reajustar el espaciado para cada tabla: clasifique la pila en dos o tres bandas de ancho, ajuste la canteadora una vez por banda y deje que las líneas láser gestionen la variación dentro de la banda.

Mantener la tabla recta durante el corte

Una línea láser solo es útil si la tabla permanece donde se colocó. En la entrada, unas cadenas antirretroceso de acero inoxidable pesado cuelgan sobre la tabla. Cumplen dos funciones a la vez: impiden que la tabla se levante y se sesgue cuando las cuchillas muerden, y bloquean cualquier cosa que la cuchilla intente lanzar de vuelta hacia el operador.

Debajo, unos rodillos de transferencia de acero inoxidable transportan la tabla sin el desgaste por fricción ni el óxido que desarrolla el acero simple en un patio húmedo. El acero inoxidable aquí no es estético: un rodillo que se oxida deja de girar, y un rodillo que deja de girar arrastra la tabla fuera de la línea.

Segunda pasada sin levantar la tabla

Algunas tablas no quedan listas tras una pasada, normalmente una tablón grueso en el que el primer recorte deja una astilla de corteza en una esquina. Los rodillos de retorno montados sobre la orladora permiten al operario empujar la tabla de vuelta sobre el bastidor hasta la entrada y pasarla de nuevo, en lugar de llevar una tabla de 3 m alrededor de la máquina. En un tablón pesado, eso convierte un trabajo de dos personas en un trabajo de una sola persona.

Elección de potencia y chasis

La orladora funciona con gasolina, diésel o accionamiento eléctrico. Para un patio con corriente monofásica disponible en la entrada, la eléctrica elimina la manipulación de combustible y los gases de escape de un espacio de trabajo que ya está polvoriento; para un patio que se desplaza entre sitios, la gasolina o el diésel mantienen la máquina independiente.

El chasis utiliza neumáticos homologados para carretera y está homologado hasta 60 km/h para el transporte entre patios, de modo que la orladora puede seguir al aserradero en lugar de quedarse en un solo apeadero.

Dónde empieza realmente el corte

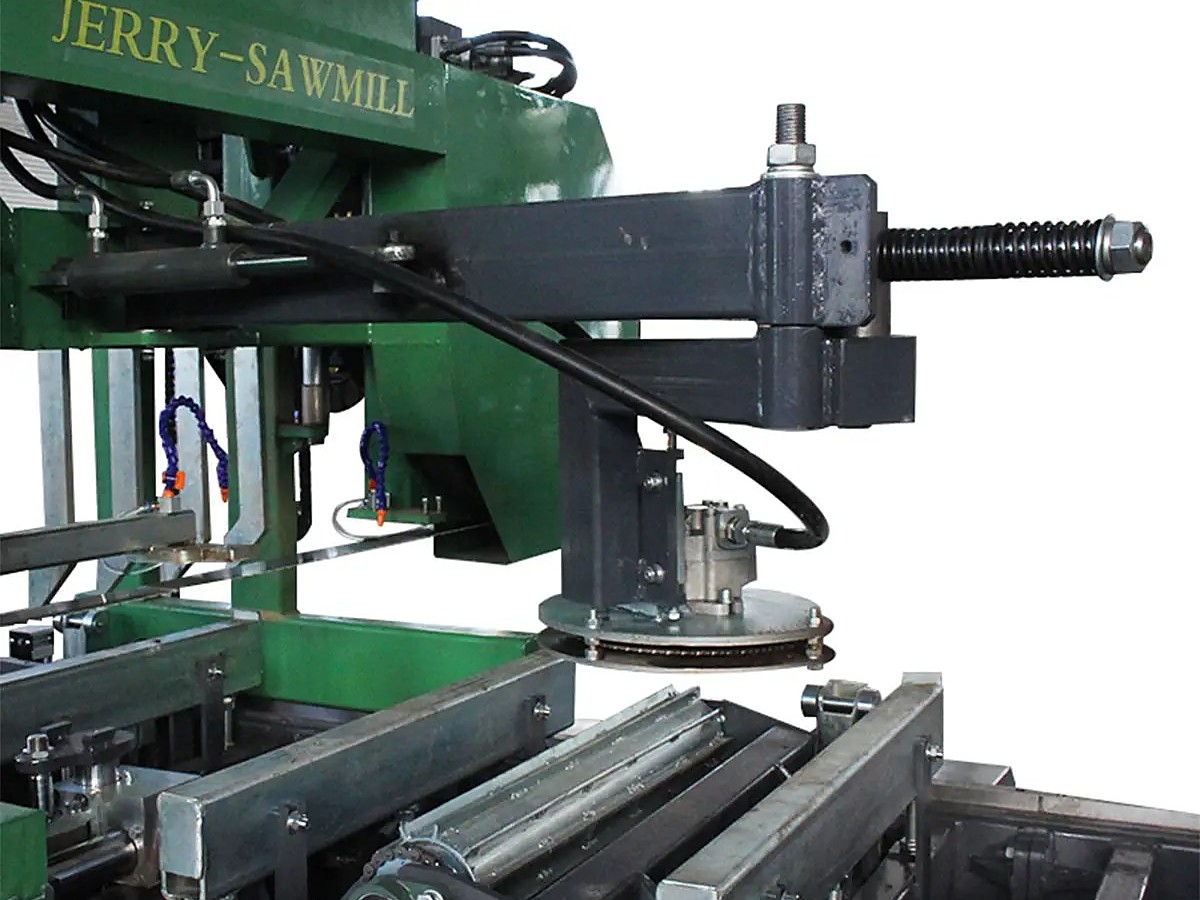

En una línea comercial, la calidad del canto se decide antes de la canteadora por lo que aún queda en la superficie del tronco. La arenilla, la arena y la tierra congelada incrustadas en la corteza desafilan los dientes más rápido que la madera. Por eso las máquinas aguas arriba llevan una estación de precorte: una hoja circular que abre la línea de corteza antes del corte principal, de modo que la hoja principal encuentre madera limpia.

Canteadora con líneas láser y sin ellas: qué cambia

Ninguna de las dos columnas hace que una tabla sea más ancha de lo que permite el tronco. La diferencia está en si el operador aprovecha el ancho disponible o cede parte de él.

Preguntas que hacen los compradores antes de pedir

¿Las líneas láser miden la tabla por mí?

No. Indican la posición, no la dimensión. Las líneas le dicen al operador dónde cortarán las cuchillas; el ancho final lo determina la separación de las cuchillas. Medir una tabla sigue siendo tarea de cinta métrica, y lo que abarata esa tarea son las clases de ancho por lotes.

¿Se pueden añadir las líneas a una canteadora que ya tenemos?

Envíe fotografías del bastidor de alimentación y de los protectores de las cuchillas, y le diremos qué montaje puede admitir el bastidor. Depende de la estructura situada por encima de la mesa de alimentación, no de la unidad láser en sí.

¿Qué pasa con la línea cuando cambiamos la separación de las cuchillas?

Hay que volver a referenciar. Las líneas se orientan con respecto a las cuchillas, así que cualquier cambio en la separación, o cualquier cambio de cuchilla que altere el plano de las cuchillas, requiere volver a comprobar las líneas contra la cuchilla con una escuadra. Se tarda un minuto y es el paso que la gente se salta.

¿Qué accionamiento debería pedir para un patio pequeño?

Eléctrico si la corriente monofásica llega a la entrada y la máquina permanece fija. Gasolina o diésel si la orilladora tiene que desplazarse con el aserradero o trabajar donde no hay suministro. Confirme el voltaje y el tipo de toma de corriente de su país al hacer el pedido.

¿Cuál es el pedido mínimo y cómo se envía?

El pedido mínimo es 1 juego. Las máquinas salen de Qingdao, en condiciones FOB, CFR, CIF o EXW, según prefiera. La fábrica está en Zibo, Shandong.

Solicite la configuración que se ajuste a los anchos de sus tablas

Indíquenos el rango de anchos que cantea, las longitudes de tabla que maneja y si la máquina permanece en un solo patio o se desplaza con el aserradero. Le responderemos con el espaciado de hojas, la opción de motorización y la disposición de alimentación que se ajusten a ese rango, en lugar de una cotización genérica.
